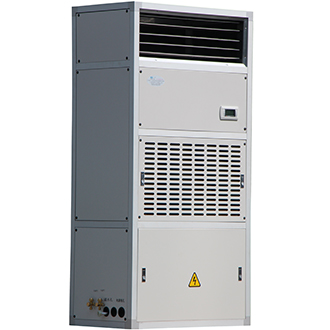

RF系列風冷熱泵空調機組
- 產品優勢Product advantage
機組概況：
本系列單元式空調機組系我公司總結多年空調研發經驗，在原有恒溫恒濕空調機組的基礎上，結合最新科技發展，潛心研究、設計開發的空調設備系列，是本公司多年來的重點科研項目，產品的技術性能、型式規格居國內領先水平。該產品秉承"高效、節能、環保、健康"的設計理念，為用戶制造的符合二十一世紀新特點的高性能產品，產品總體設計合理，具有功能全、結構緊湊、體積小、重量輕、噪音低、運行安全、可靠性高等優點。可廣泛應用于國防、科研、文教衛生、制藥行業；以及廠房、賓館、商場等不同環境下的空氣調節。
- 產品介紹
- 應用說明
機組概況：
本系列單元式空調機組系我公司總結多年空調研發經驗，在原有恒溫恒濕空調機組的基礎上，結合最新科技發展，潛心研究、設計開發的空調設備系列，是本公司多年來的重點科研項目，產品的技術性能、型式規格居國內領先水平。該產品秉承"高效、節能、環保、健康"的設計理念，為用戶制造的符合二十一世紀新特點的高性能產品，產品總體設計合理，具有功能全、結構緊湊、體積小、重量輕、噪音低、運行安全、可靠性高等優點?？蓮V泛應用于國防、科研、文教衛生、制藥行業；以及廠房、賓館、商場等不同環境下的空氣調節。
工作原理：
恒濕恒濕機系統的運作是通過三個相互聯系的系統：制冷劑循環系統、空氣循環系統、電器自控系統;
制冷劑循環系統：
蒸發器中的液態制冷劑吸收空氣的熱量（空氣被降溫及除濕）并開始蒸發，最終制冷劑與空之間形成一定的溫度差，液態制冷劑亦完全蒸發變?yōu)闅鈶B(tài)，后被壓縮機吸入并壓縮（壓力和溫度增加）,氣態制冷劑通過冷凝器（風冷/水冷）吸收熱量，凝結成液體。通過膨脹閥（或毛細管）節流后變成低溫低壓制冷劑進入蒸發器，完成制冷劑循環過程。
空氣循環系統：
風機負責將空氣從回風口吸入，空氣經過蒸發器（降溫、除濕），加濕器，加熱器（升溫）后經送風口送到用戶需的空間內，送出的空氣與空間內的空氣混合后回到回風口。
電器自控系統：
包括電源部分和自動控制部分。
電源部分通過接觸器，對壓縮機、風扇、加濕器等供應電源。
自動控制分部分又分為溫、濕度控制及故障保護部分：
溫、濕度控制是通過溫、濕度控制器，將回風的溫濕度與用戶設定的溫濕作對比，自動運行壓縮機（降溫、除濕），加濕器，電加熱（升溫）等元件，實現恒溫恒濕的自動控制。
故障保護控制是通過壓力保護、延時器、繼電器、過載保護等相互組合達到，對壓縮機，風機，加濕器等元件進行故障保護的控制。
機組特點：
1. 控制先進：
機組采用智能儀表或可編程控制器（PLC）控制，控制精度高，可靠性好，機組儀表可預留遠程控制接口，方便用戶遠程集中控制，節省管理人力；全面應用現代控制技術，優化控制模型，以保證機組運行模式適應全年工況的變換，提高機組季節能效比；
2. 多重保護：
機組設有高壓、低壓、過載、短路、斷相、過熱、欠風壓等保護，以及水泵、防火閥連鎖保護；
3. 機組全面采用能效比高(EER)的渦旋壓縮機（50Hp以下）和半封閉螺桿壓縮機（60Hp以上）。
4. 以季節能效比(SEER)為優化目標，全面引入系統匹配理論，廣泛采用計算機輔助設計技術，優化設計（選用）制冷系統各個部件的結構參數，使系統內各部件之間的性能匹配合理，使之能組成一個完整的整體，以保證其全年多種工況下都能高效可靠地運行。
5. 全面應用現代控制技術，優化控制模型，以保證機組運行模式適應全年工況的變換，提高機組季節能效比。
6. 一機多用，溫度控制范圍廣（5~32℃），全年運行效率高。留有新風換氣機接口，用戶可配置新風換氣機，在過渡季節和冬季，機組可自動將室外的低溫空氣引入室內，以達到換氣和降溫的目的，同時也可以減少主機的運行時間，以達到節能的目的。該特點特別適合于過渡季節需要換氣、冬季需要降溫的場合。
7. 機組使用環保工質，選用環保材料，采用符合環保要求的新技術、新工藝，使機組全過程、全方位的滿足環保要求。
8. 機組可配有自動控制的滅菌裝置，以保證空調室內空氣清潔。
結構特點：
1. 壓縮機：
選用高性能的進口壓縮機，安全、可靠、能效比高。
2. 風機：
采用高性能、低噪音的離心風機，具有風量大、靜壓高、噪音低和運轉平 穩等優點。
3. 換熱器：
引進美國OAK生產線加工，使換熱器的換熱效率大大提高。
4. 外殼：
室內機：利用日本AMADA設備加工，具有優良的外觀質量。30Hp以下框架采用國內外流行的新型鋁合金圓弧邊框架結構；40Hp以上采用新型菱形邊鋁合金框架結構，整體結構緊湊，美觀大方，極富現代氣息。
室外機：換熱器采用一次折彎成型技術，外型美觀，換熱效果好。外殼采用優質鋼板表面噴涂或不銹鋼材料，機組露天放置永無生銹之虞。
5. 加濕器：
選用高性能加濕器，具有控制性能好，加濕效率高、安全可靠等特點。
6. 加熱器：
采用加肋高效電熱管，體積小、熱功轉換率高。
7. 制冷配件：
膨脹閥、過濾器、電磁閥、高低壓控制器、壓力表等配件均選用著名品牌 產品。
8. 融霜機構：
采用高可靠性的元器件及高性能的控制方式，以保證機組在低溫運行時融霜 的安 全、可靠、以及霜層處理完全、徹底，從而增加機組的換熱性能。
9. 保溫層：
采用高性能保溫材料，導熱系數小，耐水性能高，抗老化、阻燃，無毒。
10. 多重保護：
機組設有高壓、低壓、過載、短路、斷相、過熱、欠風壓等保護，以及水 泵、防火閥連鎖保護。

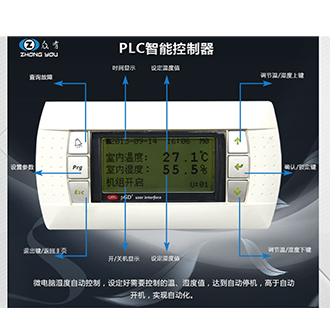

11. 控制方式：
恒溫恒濕機組采用高性能可編程控制儀表?？刂凭雀撸煽啃院?。該儀表 預留有遠程控制接口，可方便用戶遠程集中控制，節省管理人力。

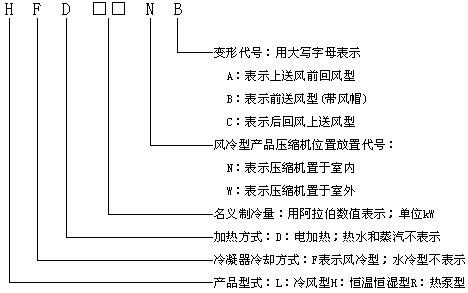

型號編制說明：
型號舉例：HF19N 表示名義制冷量為19kW的壓縮機置于室內的風冷型單元式空調機組。
RF系列風冷熱泵機組性能參數表：
|
型號 |
RF7W |
RF9W |
RF13W |
RF20W |
RF28W |
RF32W |
RF42W |
RF55W |
RF66W |
RF84W |
RF105W |
RF128W |
|||||||
|
制冷量 |
KW |
7.4 |
9 |
12.9 |
20.2 |
27.6 |
32.1 |
42.4 |
55.5 |
65.8 |
83.9 |
104.6 |
128 |
||||||
|
能量調節 |
% |
100,0 |
100,50,0 |
||||||||||||||||
|
制熱量 （電加熱） |
kw |
10.4 |
12 |
15.9 |
24.7 |
33.6 |
39.6 |
53.2 |
71.5 |
83.8 |
106.4 |
128.6 |
158 |
||||||
|
風量 |
m3/h |
1500 |
2500 |
3000 |
4300 |
6000 |
7000 |
8000 |
10000 |
13000 |
17000 |
20000 |
22000 |
||||||
|
機外靜壓 |
Pa |
150[0] |
150[0] |
150[0] |
≧250 [0] |
≧280 [0] |
≧350 [0] |
≧300 [0] |
≧300 [0] |
≧330[0] |
≧300 |
≧400 |
≧400 |
||||||
|
機組噪音 |
dB(A) |
64[56] |
62[59] |
64[60] |
66[64] |
69[65] |
69[65] |
69[66] |
71[67] |
71 |
73 |
76 |
79 |
||||||
|
溫控范圍及精度 |
℃ |
18～30℃ ±2℃ |
|||||||||||||||||
|
使用電源 |
|
～380V,50Hz,三相四線制 |
|||||||||||||||||
|
壓縮機 |
類型 |
全封閉渦旋式 |
|||||||||||||||||
|
數量 |
1 |
2 |
|||||||||||||||||
|
功率kw |
2.25 |
2.6 |
3.8 |
6 |
7.6 |
9 |
12 |
15 |
18 |
22.5 |
30 |
37.6 |
|||||||
|
制冷劑 |
類型 |
R22/R407C |
|||||||||||||||||
|
節流方式 |
毛細管 |
||||||||||||||||||
|
蒸發器 |
型式 |
銅管套鋁翅片 |
|||||||||||||||||
|
風機 |
類型 |
外轉子低噪音離心式 |
|||||||||||||||||
|
數量 |
1 |
2 |
|||||||||||||||||
|
功率kw |
0.55 [0.37] |
0.55 [0.37] |
0.8 [0.37] |
1.1 [0.8] |
2.2 [1.5] |
2.2 [1.5] |
3 [1.1] |
4.4 [1.6] |
4.4 [3] |
6.0 |
8.0 |
8.0 |
|||||||
|
空氣過濾器 |
類型 |
初效 |
|||||||||||||||||
|
配電功率L型 |
KW |
2.86 [2.68] |
3.21 [3.03] |
4.72 [4.29] |
7.85 [7.55] |
10.9 [10.2] |
12.3 [11.6] |
16.5 [14.6] |
21.6 [18.8] |
24.6 [23.2] |
31.5 |
42.4 |
51.6 |
||||||
|
配電功率LD型 |
KW |
5.86 [5.68] |
6.21 [6.03] |
7.72 [7.29] |
12.35 [12.05] |
16.9 [16.2] |
19.8 [19.1] |
27.3 [25.4] |
37.6 [34.8] |
42.6 [41.2] |
54.0 |
66.4 |
81.6 |
||||||
|
外形尺寸mm |
長 |
980 |
1300 |
1750 |
1950 |
1950 |
2300 |
|
|||||||||||
|
寬 |
600 |
740 |
855 |
1085 |
1085 |
1200 |
|
||||||||||||
|
高 |
1700[2000] |
1950[2310] |
1850[2210] |
1875 [2210] |
1850 |
1970 |
|
||||||||||||
|
重量 |
KW |
220 |
2310 |
255 |
285 |
295 |
315 |
325 |
340 |
370 |
380 |
680 |
690 |
||||||
|
室外機 |
型號 |
RFN12 |
RFN14 |
RFN18 |
RFN30 |
RFN40 |
RFN46 |
RFN30 |
RFN40 |
RFN46 |
RFN56 |
RFN70 |
RFN95 |
||||||
|
數量 |
1 |
1 |
1 |
1 |
1 |
1 |
2 |
1 |
2 |
2 |
2 |
2 |
|||||||
|
功率 |
0.06 |
0.06 |
0.12 |
0.75 |
1.1 |
1.1 |
1.5 |
2.2 |
2.2 |
3 |
4.4 |
6 |
|||||||
|
機組類型 |
室內側 |
室外側 |
備注 |
||||
|
水冷式 |
風冷式 |
||||||
|
干球溫度℃ |
濕球溫度℃ |
進水溫度℃ |
出水溫度℃ |
干球溫度℃ |
濕球溫度℃ |
|
|
|
H |
23 |
17 |
30 |
35 |
7 |
6 |
-- |
|
L、R |
27 |
19 |
30 |
35 |
35 |
-- |
制冷工況 |
|
R |
-- |
-- |
-- |
-- |
7 |
6 |
制熱工況 |
機組名義工況：
注：L型機組為單冷型，無加熱裝置及制熱量。
