產品中心
標準型轉輪除濕機
- 產品優勢Product advantage
名稱： 標準型轉輪除濕機
規格： KZB-
除濕量： kg/h
適用面積：
產品特點： 方便增加其他功能段，實現各種空氣處理要求
排水方式：
機器外形： 全框架機構，強度高、防腐、防冷橋效果好
- 產品介紹
- 應用說明

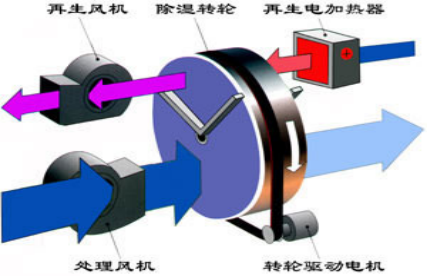

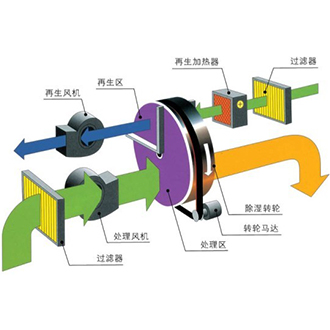

ZHONGYOU標準型轉輪除濕機原理：
作為轉輪吸附式除濕機，其最主要的核心部件為-不斷轉動的蜂窩狀硅膠轉輪，轉輪由特殊的超高效吸濕介質材料，經40多道加工工藝而合成。轉輪是一種特殊的蜂窩結構，具有等距的、平行的、均一的空氣通道。這樣，轉輪不僅具有了與空氣接觸的巨大表面積，同時提高了轉輪的吸濕效率。
轉輪在除濕機內部分由密封板將表面分成為270度的除濕處理區域和90度的再生區域，除濕轉輪以8~10轉/小時的速度緩慢旋轉，以保證整個除濕為一個連續的過程。
當處理空氣通過轉輪的處理區域時，其中的水蒸汽被轉輪中的吸濕介質所吸附，水蒸氣同時發生相變，變?yōu)橐簯B(tài)水，并釋放出潛熱；這時，處理空氣因自身的水份減少而變成干空氣；之后，處理空氣由處理風機送出，變成干的、熱的空氣。
同時，在再生區域，另一路空氣先經過再生加熱器后，變成高溫空氣（一般為100~140度）并穿過吸濕后的轉輪，使轉輪中已吸附的水份蒸發，從而再生空氣因水份的蒸發而變成濕空氣，同時溫度下降；之后，再通過再生風機將濕空氣排除到室外。
再生空氣（一般取自室外或機房）加熱到達到100-130℃后，反向吹入再生區。硅膠中已吸附的水份被脫附成水蒸氣，隨著再生空氣被風機排走，從而完成了水分的從系統內到系統外的轉移。轉輪再生后恢復了吸濕能力，轉入除濕扇區重新除濕。
上述的除濕和再生過程是同時發生的，周而復始，保證了除濕機持續穩定的工作狀態。
結構特點：
專用鋁合金框架
采用專用鋁合金框架，其結構緊密，密封性好。采用雙層保溫，外表面噴塑、內表面鍍鋅鋼板，中間為聚氨酯材料，符號國標傳熱率和防冷橋，有效防止“結露”現象。
先進的轉輪技術
核心技術部件-吸濕轉輪，采用歐洲第五代-高效鈦硅復合轉輪。其上膠率達82%以上，廣泛運用于各種除濕要求。
轉輪驅動、密封系統
進口品牌的驅動電機和同步皮帶，加上獨特的自張緊、防抱死軸承和接觸性密封系統，有力的保證了轉輪穩定可靠的運行。
可靠靈活的電氣控制
全部采用進口品牌電氣元件，可靠的故障報警和保護措施，留有遠端通訊接口，可通過DDC或PLC實現全自動控制，并可配置觸摸屏或組態軟件，滿足工業自動化要求。
安全多樣的再生加熱系統
再生可采用電熱管、蒸汽加熱、導熱油盤管、燃油直燃、天然氣直燃等多種方式，入口采用耐高溫鋁制過濾器，壽命長，維護方便。
精密的鈑金加工
采用大廠優質鋼板，強大的進口數控剪板、折彎、沖床以及精加工中心，豐富的鍍鋅、噴塑、烤漆等表面處理工藝，滿足客戶對外觀的不同要求。
產品概述：
KZB系列是我公司研制和生產的標準型轉輪除濕機組，具備除濕和通風的全部功能，適用于絕大多數對濕度有特殊要求的場合。
KZB系列是我公司除濕基本機型，在此基礎上，衍生出HDZ等系列；簡化出HDM、HDX系列等各種形式規格的機組。
使用范圍：
1500～50000m3/h處理風量。
廣泛適用于各種濕度要求的場所和車間。
標準型轉輪除濕機結構形式：
KZB標準型分為常規立式型和常規臥式型兩種。

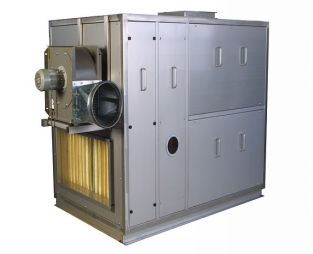

常規標準型轉輪除濕機 除濕機主要部件
◆ 規格齊全，風量最大可達50000m3/h ◆ 進口超高效硅膠除濕轉輪
◆ 內置式處理風機，噪音小，氣流組合合理 ◆ 進口轉輪馬達、皮帶及驅動系統
◆ 全框架機構，強度高、防腐、防冷橋效果好 ◆ 進口轉輪密封系統
◆ 方便增加其他功能段，實現各種空氣處理要求 ◆ 分級再生電（蒸汽）加熱器
◆ 直聯外置式處理風機，壓頭大，多種出風方向 ◆ 處理風機、馬達及EU4標準過濾器
◆ 再生系統置于除濕段上部，節約占地空間 ◆ 主電氣部件采用國際一線品牌
◆ 整機結構緊湊，安裝維修方便 ◆ 雙層保溫板及高強度、低泄露框架結構

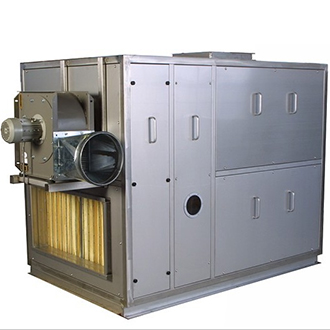

KZB標準型轉輪除濕機 瑞典Proflute原裝進口吸濕轉輪
ZHONGYOU標準型轉輪除濕機控制方式：
◆ 緊急停車保護 ◆ 濕度自動控制
◆ 電機啟動、運轉、故障顯示 ◆ 濕度超標報警
◆ 加熱器啟停、運轉、故障顯示 ◆ 過濾器堵塞報警
可根據客戶要求，選采用標準電氣控制，也可以選擇其他控制方式
標準電氣控制 可選電氣控制
◆ 手自動運行切換 ◆ 遠程控制
◆ 轉輪停轉、超溫停機保護 ◆ 人機界面
◆ 風機停轉報警保護 ◆ 風機變頻控制
◆ 預留接口，可擴展功能 ◆ 溫度顯示
ZHONGYOU 標準型轉輪除濕機技術參數
|
型號 |
處理風量 m3/h |
再生風量 m3/h |
除濕量 kg/h |
再生加熱 |
轉輪驅動功率kw |
再生風機功率kw |
除濕風機功率kw |
裝機功率 |
機組外形尺寸 |
||||
|
電kw |
蒸汽 kg/h |
電加熱時 |
蒸汽加 熱 |
長 mm |
寬 mm |
高 mm |
|||||||
|
KZB-250 |
500 |
170 |
3.6 |
6 |
- |
0.1 |
0.061 |
0.25 |
6.41 |
- |
1350 |
580 |
580 |
|
KZB-350 |
900 |
300 |
6.5 |
12 |
- |
0.1 |
0.18 |
0.75 |
13.03 |
- |
1450 |
680 |
680 |
|
KZB-450 |
1420 |
470 |
10.2 |
16 |
- |
0.1 |
0.25 |
1.1 |
17.45 |
1.45 |
1550 |
780 |
780 |
|
KZB-550 |
2100 |
690 |
15.1 |
24 |
40.8 |
0.1 |
0.37 |
2.2 |
26.67 |
2.67 |
1650 |
880 |
880 |
|
KZB-650 |
3000 |
990 |
21.6 |
33 |
56.1 |
0.1 |
0.75 |
3 |
36.85 |
3.85 |
1750 |
980 |
980 |
|
KZB-770 |
4200 |
1390 |
30.2 |
46 |
78.2 |
0.1 |
1.1 |
5.5 |
52.7 |
6.7 |
1850 |
1080 |
1080 |
|
KZB-850 |
5000 |
1650 |
36 |
57 |
96.9 |
0.1 |
2.2 |
5.5 |
64.8 |
7.8 |
1950 |
1180 |
1180 |
|
KZB-950 |
6400 |
2110 |
46.1 |
71 |
120.7 |
0.1 |
2.2 |
5.5 |
78.8 |
7.8 |
2050 |
1280 |
1280 |
|
KZB-1050 |
7750 |
2560 |
55.8 |
86 |
146.2 |
0.1 |
2.2 |
15 |
103.3 |
17.3 |
2150 |
1380 |
1380 |
|
KZB-1220 |
10500 |
3470 |
75.6 |
117 |
198.9 |
0.1 |
3 |
15 |
135.1 |
18.1 |
2250 |
1580 |
1580 |
|
KZB-1250 |
11000 |
3630 |
79.2 |
122 |
207.4 |
0.1 |
3 |
15 |
140.1 |
18.1 |
2350 |
1680 |
1680 |
|
KZB-1370 |
13200 |
4360 |
95 |
147 |
249.9 |
0.1 |
3 |
15 |
165.1 |
18.1 |
2450 |
1780 |
1780 |
|
KZB-1500 |
15800 |
5210 |
113.8 |
176 |
299.2 |
0.1 |
5.5 |
15 |
196.6 |
20.6 |
2550 |
1880 |
1880 |
|
KZB-1650 |
19100 |
6300 |
137.5 |
213 |
362.1 |
0.1 |
5.5 |
18 |
236.6 |
23.6 |
2650 |
2080 |
2080 |
|
KZB-1730 |
21000 |
6930 |
151.2 |
235 |
399.5 |
0.1 |
7.5 |
18 |
260.6 |
25.6 |
2750 |
2080 |
2080 |
|
KZB-1800 |
22800 |
7520 |
164.2 |
254 |
431.8 |
0.1 |
7.5 |
18 |
279.6 |
25.6 |
2850 |
2180 |
2180 |
|
KZB-1950 |
26700 |
8810 |
192.2 |
283 |
481.1 |
0.1 |
7.5 |
18 |
308.6 |
25.6 |
2950 |
2380 |
2380 |
|
KZB-2000 |
28100 |
9270 |
202.3 |
298 |
506.6 |
0.1 |
7.5 |
18 |
323.6 |
25.6 |
3050 |
2380 |
2380 |
|
KZB-2200 |
34000 |
11220 |
244.8 |
313 |
532.1 |
0.1 |
15 |
18 |
346.1 |
33.1 |
3150 |
2580 |
2580 |
|
KZB-2400 |
40500 |
13370 |
291.6 |
379 |
644.3 |
0.1 |
15 |
30 |
424.1 |
45.1 |
3250 |
2780 |
2780 |
|
KZB-2500 |
44000 |
14520 |
316.8 |
451 |
766.7 |
0.1 |
15 |
45 |
511.1 |
60.1 |
3350 |
2880 |
2880 |
|
KZB-2700 |
51000 |
16830 |
367.2 |
490 |
833 |
0.1 |
15 |
45 |
550.1 |
60.1 |
3450 |
3080 |
3080 |
|
KZB-2900 |
59000 |
19470 |
424.8 |
571 |
970.7 |
0.2 |
15 |
55 |
641.2 |
70.2 |
3550 |
3280 |
3280 |
|
KZB-3050 |
65000 |
21450 |
468 |
659 |
1120.3 |
0.2 |
15 |
55 |
729.2 |
70.2 |
3650 |
3480 |
3480 |
注：◇ 表格中的數據為額定數據，基于空氣狀態為20℃，密度1.2kg/m3。
◇ 蒸汽耗量按照2108.4kJ/kg,表壓400kpa計算。
◇ 以上機組均選用200mm厚度HPS硅膠轉輪，其它厚度要求請致電本公司說明。
◇ 除濕機電源為3V～50Hz 380V。
