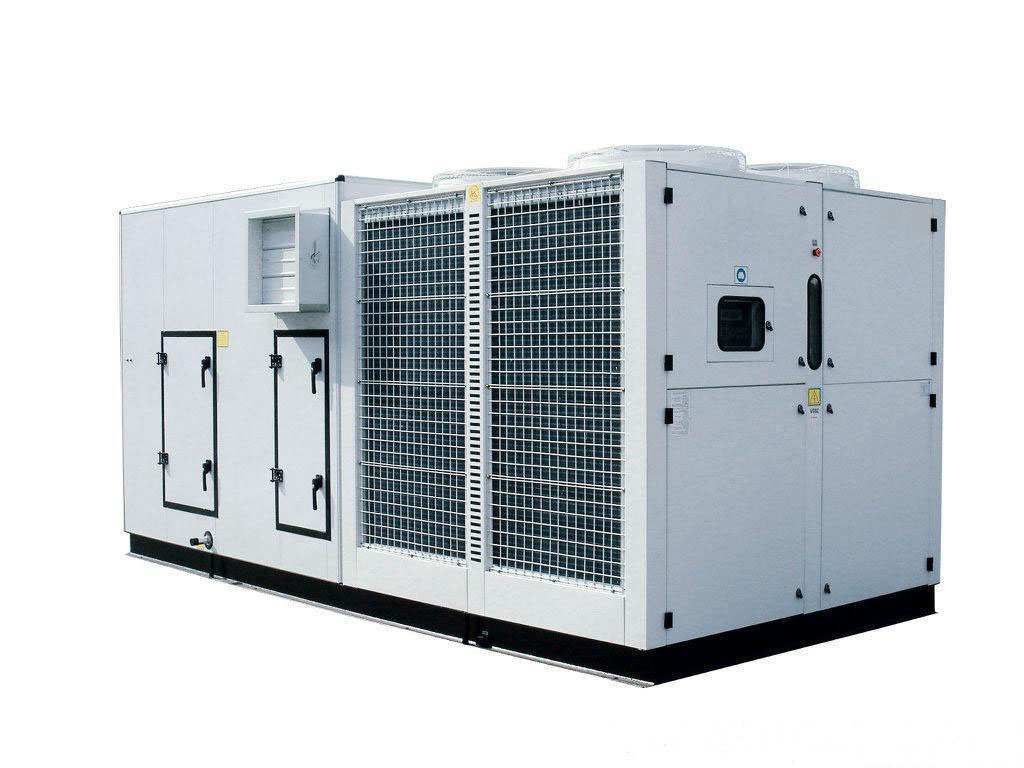

          WKRF070

          • 產品優勢Product advantage

          屋頂式空調機組(英文名:Rooftop Air Conditioning Unit )是一種自帶冷源、風冷卻的大中型整體空調設備,其制冷、加熱、加濕、送風、空氣凈化、電氣控制等組裝于臥式箱體中,因其多安裝于屋頂,故稱屋頂式空調機組。

          屋頂式空調機組是一種大、中型單元整體式機組,由壓縮冷凝段、蒸發過濾段、送風段三段組成。按功能可分為:單冷型、電加熱型、恒溫恒濕型、恒溫恒濕潔凈型、熱泵型等類型。

          Zhongyou/眾有屋頂式空調系統為全空氣系統,整個空調系統一體化設計,無需水泵、冷卻塔、風機盤管等配套設備,亦無需冷凝排水管道,安裝使用極為方便。系統室內無運動機械和水管,用戶無需為噪音和漏水煩惱,維修方便。屋頂式空調機組置于屋頂或戶外空地,無需機房,節省初投資。機組不需二次冷媒,系統效率高。機組功能全,可方便實現空氣凈化、除濕、加濕、降溫、供暖、新風量調節等多種功能。機組既適用于商場、餐飲、娛樂、辦公樓、會館及一般工業車間等場所,又適用于醫藥、食品、電子、化工、科研、機械等工業車間潔凈場所。

          屋頂式空調機組的制熱方式包括:熱泵制熱、電加熱、蒸氣加熱、熱水加熱、燃?xì)饧訜岬?;加濕方式:電極加濕、干蒸汽加濕、電熱加濕、高壓微霧加濕、濕膜加濕等。機組可增加均流段、中效過濾段、消聲段、出風段。一般而言,設在屋頂上的常規機組均為水平回風、水平送風:側回風、端送風;端回風、端送風;其余送、回風方式:側回風、底送風;底回風、端送風等。

          屋頂式空調機組執行的國家標準:GB/T20738-2006《屋頂式空氣調節機組》。

             400-021-9919 021-62255526 1514463928
          • 產品介紹
          • 應用說明

          工作原理:

          制冷模式:
          室外側翅片換熱器作為冷凝器,室內側翅片換熱器作為蒸發器,壓縮機排出的制冷劑高溫氣體在室外側翅片換熱器冷凝成液體后,經膨脹閥節流降壓成為低溫氣液混合體,再流入室內側翅片換熱器,吸收熱量蒸發后回到壓縮機,完成一個制冷循環; 同時,從室內來的回風(或新風)經過室內側翅片換熱器(這時為蒸發器)后則被冷卻降溫,處理后的冷風由室內側風機再送入室內。

          制熱模式:
          室外側翅片換熱器作為蒸發器,室內側翅片換熱器作為冷凝器,壓縮機排出的制冷劑高溫氣體在室內側翅片換熱器冷凝成液體后經膨脹閥節流降壓成為低溫氣體混合體,再流入室外側翅片換熱器吸收熱量蒸發后回到壓縮機,完成一個制冷循環;同時,從室內來的回風(或新風)經過室內側翅片換熱器(這時為冷凝器)后則被加熱升溫,處理后的熱風由室內側風機再送入室內。

          機組特點:

          1. 適用范圍廣:
          該系列產品有恒濕、冷暖、熱泵等品種,恒溫恒濕型機組能滿足溫濕度要求高的場所,冷暖型機組能滿足舒適性場所,熱泵型機組可一機兩用,節省制熱運行費用。

          2. 節省投資:
          機組置于屋頂或戶外空地,無需機房,節省有效空間。機組無需水泵、冷卻塔、風機盤管等配套設備,節省初投資。

          3. 安裝方便:
          機組無需現場配制冷媒管、冷卻水管,配上風管,接好電源,即可使用,節省了現場施工時間和費用。

          4. 高效節能:
          機組穩定用高性能渦旋或螺桿壓縮機,容積效率和能效比高,螺桿壓縮機可方便的實現四級或無級能調,部分負荷效率高;膨脹閥、過濾器、電磁閥等制冷配件均選項用美國、意大等進口品牌;機組亦不需二次冷媒,系統效率高。

          5. 運行寧靜:
          機組采用高性能渦旋或螺桿壓縮機,運行平穩。機組置于室外,室內只需配風管,室內噪音小。

          6. 結構獨特:
          機組頂板采用特殊的結構,確保機組不進水,門板采用聚氨酯發泡,確保隔熱保溫性能,電器箱采用密封結構,確保電器安全,電源接線置于電器箱內,無屋頂漏水之虞。

          7. 運行安全:
          機組設有高壓、低壓、過載、短路、斷相、過熱、欠風壓等保護,以及防火閥連鎖保護。

          8. 智能控制:
          機組采用先進控制儀表,儀表可配雙手操器,分置于室外機組和室內控制室,使用操作十分方便。儀表配有RS485接口,可實現遠程控制。

          9. 功能擴展方便:
          機組配備多種功能段,可方便實現空氣降溫、除濕、供暖、加濕、過濾,以及新風換氣等功能。



          號編制說明:

          型號舉例:WKH55 表示名義制冷量為55kw的恒溫恒濕屋頂空調機組。



          機組名義工況:

          機組類型

          室內側

          室外側

          備注

          風冷式

          干球溫度

          濕球溫度

          干球溫度

          濕球溫度



          H

          23

          17

          7

          6

          --

          WKRF070屋頂式空調機組技術參數

          型號

          WKRF070

          制冷量

          kW

          70.8

          kcal/h

          60976

          制熱量

          kW

          72.5

          kcal/h

          62440

          能量調節

          %

          0、50100

          風量

          m3/h

          12000

          機外靜壓

          Pa

          300

          溫控范圍及精度

          18~32℃,±2

          電源

          380V50Hz,三相四線制

          額定功率

          制冷

          kW

          25.5

          制熱

          kW

          24.9

          壓縮機

          類型

          全封閉渦旋式

          臺數

          2

          蒸發器、冷凝器型式

          銅管套鋁翅片式

          送風機

          型式

          雙進風離心式(皮帶傳動)

          功率

          kW

          4

          冷凝風機

          型式

          低噪音軸流式

          數量

          2

          功率

          kW

          2.2

          空氣過濾器

          板式初效/G4

          制冷劑

          類型

          R22/407C

          充注量

          kg

          20

          輔助電加熱

          (可選項)

          功率

          kW

          21

          能量調節

          %

          0、50100

          外形尺寸

          通用型

          mm

          2365

          mm

          2200

          mm

          1920

          基本功能型

          mm

          4225

          mm

          2200

          mm

          1920

          重量

          通用型

          kg

          1420

          基本型

          kg

          1700

          注:

          1.制冷名義工況:室內回風干球溫度27℃,濕球溫度19℃;室外環境空氣干球溫度35℃。

          2.加熱名義工況:室內回風干球溫度20℃,熱水進口溫度90℃;蒸汽壓力0.2MPa。

          3.加熱方式在電加熱、熱水加熱、蒸汽加熱中任選一種;熱水、蒸汽加熱需另配電動調節閥。

          4.機組制冷時環境溫度不可低于18℃,如有要求訂貨時需明確。

          5.規格參數如因產品改良或更新,恕不另行通知。



          風冷直膨機組配置表



          序號

          零部件名稱

          產地/品牌

          1

          全封閉壓縮機

          美國Copeland/英華特INVOTECH

          2

          翅片式冷凝器

          自制

          3

          軸流風機

          杭州微光/蘇州瑞波

          4

          翅片式蒸發器

          自制

          5

          離心風機

          張家港英德利/萬帝來

          6

          電機

          西門子貝德

          7

          膨脹閥

          丹麥Danfoss/美國Emerson

          8

          過濾器芯

          布魯BLUE/派爾克HPEOK

          9

          壓力控制器

          奉申

          10

          空氣過濾器

          無錫玉祁環保凈化設備公司

          11

          防冷橋框架

          鋁合金

          12

          面板

          外彩鋼板內鍍鋅板中夾聚氨酯保溫

          13

          電器控制元件

          交流接觸器

          正泰電氣

          斷路器

          正泰電氣

          接線端子

          菲尼克斯

          控制器

          /深藍
